Arduino es una compañía de hardware libre, la cual desarrolla placas de desarrollo que integran un microcontrolador y unentorno de desarrollo (IDE), diseñado para facilitar el uso de la electrónica en proyectos multidisciplinarios.
El hardware consiste en una placa de circuito impreso con un microcontrolador, usualmente Atmel AVR, y puertos digitales y analógicos de entrada/salida, los cuales pueden conectarse a placas de expansión (shields) que expanden las características de funcionamiento de la placa arduino.
Por otro lado, el software consiste en un entorno de desarrollo (IDE) basado en el entorno de Processing y lenguaje de programación basado en Wiring, así como en el cargador de arranque (bootloader) que es ejecutado en la placa.
El microcontrolador de la placa se programa a través de un computador, haciendo uso de comunicación serial mediante un convertidor de niveles RS-232 a TTL serial.
La primer placa Arduino fue introducida en el 2005, ofreciendo un bajo costo y facilidad de uso para novatos y profesionales buscando desarrollar proyectos interactivos con su entorno mediante actuadores y sensores. A partir de Octubre del año 2012, se incorporaron nuevos modelos de placas de desarrollo que hacen uso de microcontroladores CortexM3, ARM de 32 bits, que coexisten con los originales modelos que integran microcontroladores AVR de 8 bits. ARM y AVR no son plataformas compatibles a nivel binario, pero se pueden programar y compilar bajo el IDE clásico de Arduino sin ningún cambio.
Las placas Arduino están disponibles de forma ensambladas o en forma de Kits "Hazlo tu mismo" (por sus siglas en inglés <<DIY>>). Los esquemáticos de diseño del Hardware están disponibles bajo licencia Libre, permitiendo a cualquier persona crear su propia placa arduino sin necesidad de comprar una prefabricada. Adafruit Industries estimó a mediados del año 2011 que alrededor de 300,000 placas arduinos habían sido producidas comercialmente, y en el año 2013 estimó que alrededor de 700,000 placas oficiales de la empresa Arduino estaban en manos de los usuarios.
Arduino se puede utilizar para desarrollar objetos interactivos autónomos o puede ser conectado a software tal como Adobe Flash, Processing, Max/MSP, Pure Data. Una tendencia tecnológica es utilizar Arduino como tarjeta de adquisición de datos desarrollando interfaces en software como JAVA, Visual Basic y LabVIEW . Las placas se pueden montar a mano o adquirirse. El entorno de desarrollo integrado libre se puede descargar gratuitamente,
Modelo
|
Características
|
Arduino UNO
|
Microcontrolador: ATmega328
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
Pines de entradas análogas: 6
Corriente DC por cada pin I/O: 40 mA
Corriente DC en el pin de 3.3 V: 50 mA
Memoria Flash: 32 KB (ATmega328) de los cuales 0.5 KB son utilizados por el bootloader
SRAM: 2 KB (ATmega328)
EEPROM: 1 KB (ATmega328)
Velocidad de reloj: 16 MHz
|
Arduino Leonardo
|
Microcontrolador: ATmega32u4
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 20
Canales PWM: 7
Pines de entradas análogas: 12
Corriente DC por cada pin I/O: 40 mA
Corriente DC en el pin de 3.3 V: 50 mA
Memoria Flash: 32 KB (ATmega32u4) de los cuales 4 KB son utilizados por el bootloader
SRAM: 2 KB (ATmega32u4)
EEPROM: 1 KB (ATmega32u4)
Velocidad de reloj: 16 MHz
|
Arduino Due
|
Microcontrolador: AT91SAM3X8E
Voltaje de funcionamiento: 3.3 V
Pines I/O digitales: 54 (de los cuales 12 proveen salida PWM)
Pines de entradas análogas: 12
Corriente DC total en todos los pines I/O: 130 mA
Corriente DC en el pin de 5 V: 800 mA
Corriente DC en el pin de 3.3 V: 800 mA
Memoria Flash: 512 KB disponibles para las aplicaciones de usuario.
SRAM: 96 KB (dos bancos: 64KB Y 32 KB)
Velocidad de reloj: 84 MHz
|

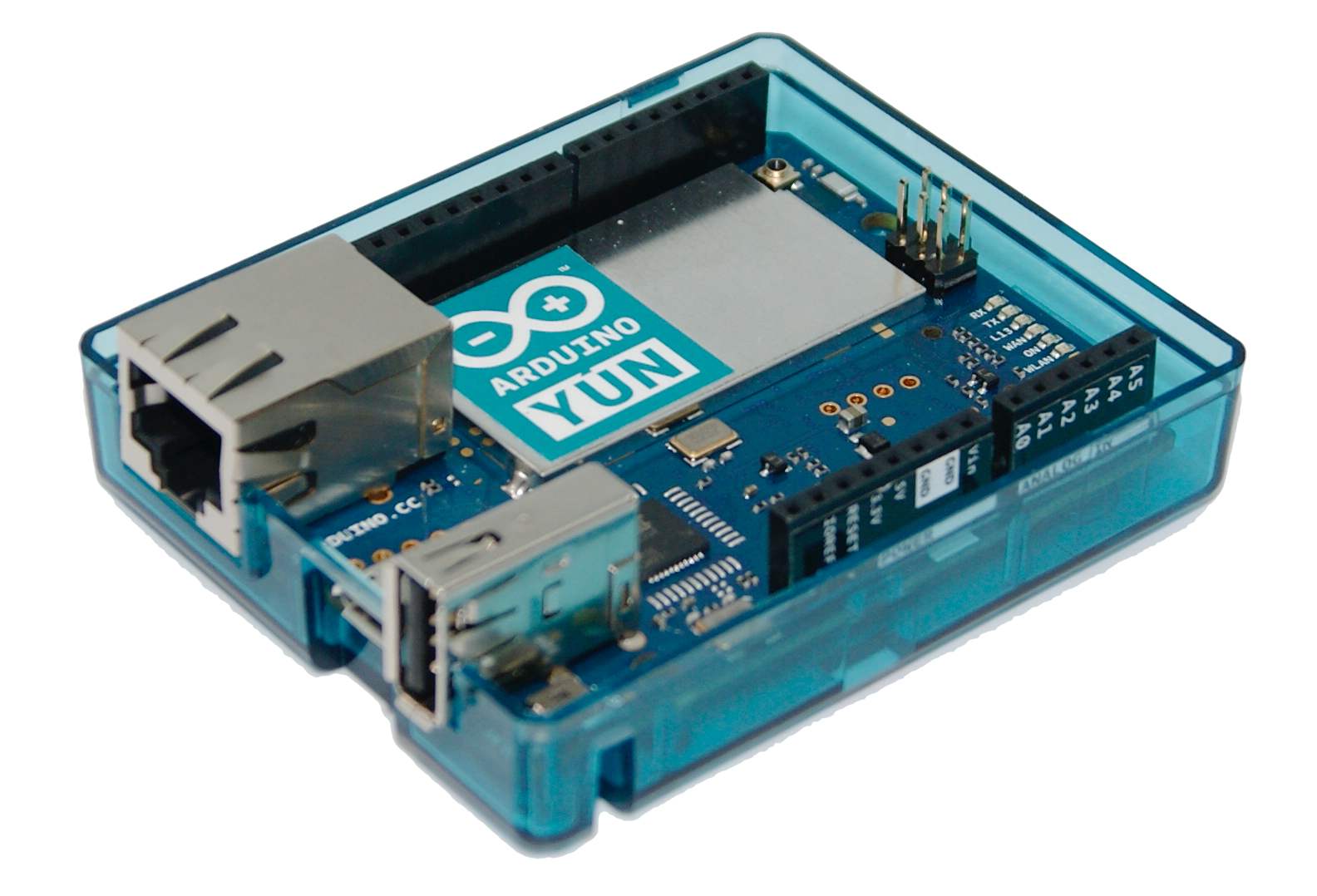

Arduino Yún
|
Microcontrolador AVR Arduino: ATmega32u4
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 20
Canales PWM: 7
Pines de entradas análogas: 12
Corriente DC por cada pin I/O: 40 mA
Corriente DC en el pin de 3.3 V: 50 mA
Memoria Flash: 32 KB (de los cuales 4 KB son utilizados por el bootloader
SRAM: 2.5 KB
EEPROM: 1 KB
Velocidad de reloj: 16 MHz
Procesador Linux: Atheros AR9331
Arquitectura: MIPS @400MHz
Ethernet: IEEE 802.3 10/100Mbit/s
WiFi: IEEE 802.11b/g/n
USB Tipo A: 2.0
Lector de tarjeta: sólo Micro-SD
RAM: 64 MB DDR2
Memoria Flash:16 MB
|
Arduino Robot
|
Microcontrolador: ATmega32u4
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 5
Canales PWM: 6
Canales de entradas análogas: 4 (de los pines digitales I/O)
Canales (multiplexados) de entradas análogas: 8
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 32 KB (ATmega32u4) de los cuales 4 KB son utilizados por el bootloader
SRAM: 2 KB (ATmega32u4)
EEPROM (interno): 1 KB (ATmega32u4)
EEPROM (externo): 512 KB (I2C)
Velocidad de reloj: 16 MHz
Teclado: 5 teclas
Perilla: Potenciómetro conectado a un pin análogo
LCD a color: Comunicación SPI
Lector de tarjetas SD: Para tarjetas formateadas FAT16
Altavoz: 8 Ohms
Compás digital: Proporciona la desviación desde el norte geográfico en grados
Áreas de prototipado: 4
|
Arduino Esplora
|
Microcontrolador: ATmega32u4
Voltaje de funcionamiento: 5 V
Memoria Flash: 32 KB de los cuales 4 KB son utilizados por el bootloader
SRAM: 2.5 KB
EEPROM: 1 KB
Velocidad de reloj: 16 MHz
4 Push bottons
Joystick análoga con un push botton central
Potenciómetro lineal
Micrófono
Fotorresistor
Sensor de temperatura
Acelerómetro de 3 ejes
Buzzer
Led RGB
Conector para LCD
|
Arduino Mega ADK
|
Microcontrolador: ATmega2560
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 54 (de los cuales 15 proveen salida PWM)
Pines de entradas análogas: 16
Corriente DC por cada pin I/O: 40 mA
Corriente DCen el pin de 3.3 V: 50 mA
Memoria Flash: 256 KB de los cuales 8 KB son utilizados por el bootloader
SRAM: 8 KB
EEPROM: 4 KB
Velocidad de reloj: 16 MHz
|
Arduino Ethernet
|
Microcontrolador: ATmega328
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 14 (de los cuales 4 proveen salida PWM)
Pines de entradas análogas: 6
Corriente DC por cada pin I/O: 40 mA
Corriente DC en el pin de 3.3 V: 50 mA
Memoria Flash: 32 KB (ATmega328) de los cuales 0.5 KB son utilizados por el bootloader
SRAM: 2 KB (ATmega328)
EEPROM: 1 KB (ATmega328)
Velocidad de reloj: 16 MHz
Controlador embebido Ethernet W5100 TCP/IP
Tarjeta MicroSD, con adaptadores activos de voltaje
|
Arduino Mega 2560
|
Microcontrolador: ATmega2560
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 54 (de los cuales 15 proveen salida PWM)
Pines de entradas análogas: 16
Corriente DC por cada pin I/O: 40 mA
Corriente DC en el pin de 3.3 V: 50 mA
Memoria Flash: 256 KB de los cuales 8 KB son utilizados por el bootloader
SRAM: 8 KB (ATmega328)
EEPROM: 4 KB (ATmega328)
Velocidad del reloj: 16 MHz
|
Arduino Mini
|
Microcontrolador: ATmega328
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
Pines de entradas análogas: 8
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 32 KB de los cuales 2 KB son utilizados por el bootloader
SRAM: 2 KB
EEPROM: 1 KB
Velocidad de reloj: 16 MHz
|
Arduino Nano
|
Microcontrolador: ATmega168
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
Pines de entradas análogas: 8
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 16 KB de los cuales 2 KB son utilizados por el bootloader
SRAM: 1 KB
EEPROM: 512 bytes
Velocidad de reloj: 16 MHz
|

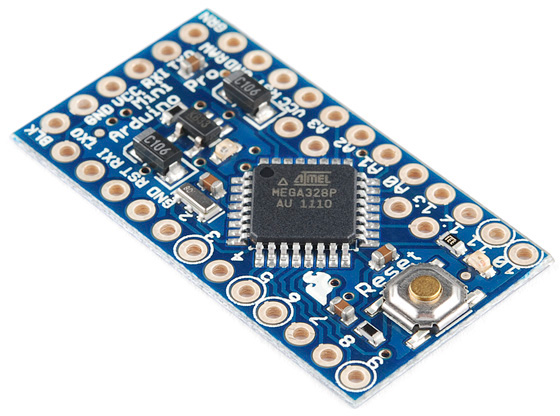

Arduino Pro Mini
|
Microcontrolador: ATmega168
Voltaje de funcionamiento: 3.3 V
Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
Pines de entradas análogas: 8
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 16 KB de los cuales 2 KB son utilizados por el bootloader
SRAM: 1 KB
EEPROM: 512 bytes
Velocidad de reloj: 8 MHz
|
Arduino Pro
|
Microcontrolador: ATmega168
Voltaje de funcionamiento: 3.3 V
Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
Pines de entradas análogas: 6
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 16 KB de los cuales 2 KB son utilizados por el bootloader
SRAM: 1 KB
EEPROM:512 bytes
Velocidad de reloj: 8 MHz
|
Arduino Micro
|
Microcontrolador: ATmega32u4
Voltaje de funcionamiento: 5 V
Pines I/O digitales: 20
- Canales PWM: 7
Pines de entradas análogas: 12
Corriente DC por cada pin I/O: 40 mA
Corriente DC en el pin de 3.3 V: 50 mA
Memoria Flash: 32 KB (ATmega32u4) de los cuales 4 KB son utilizados por el bootloader
SRAM: 2.5 KB (ATmega32u4)
EEPROM: 1 KB (ATmega32u4)
Velocidad de reloj: 16 MHz
|
Arduino Fio
|
Microcontrolador: ATmega328P
Voltaje de funcionamiento: 3.3 V
Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
Pines de entradas análogas: 8
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 32 KB de los cuales 2 KB son utilizados por el bootloader
SRAM: 2 KB
EEPROM: 1 KB
Velocidad de reloj: 8 MHz
|

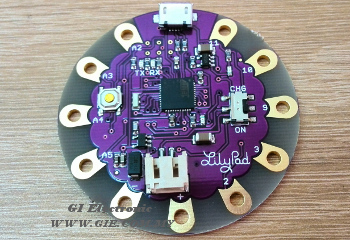

LilyPad Arduino USB
|
Microcontrolador: ATmega32u4
Voltaje de funcionamiento: 3.3 V
Pines I/O digitales: 9
Canales PWM: 4
Pines de entradas análogas: 4
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 32 KB de los cuales 4 KB son utilizados por el bootloader
SRAM: 2.5 KB
EEPROM: 1 KB
Velocidad de reloj: 8 MHz
|
LilyPad Arduino Simple
|
Microcontrolador: ATmega328
Voltaje de funcionamiento: 2.7-5.5 V
Pines I/O digitales: 9 (de los cuales 5 proveen salida PWM)
Pines de entradas análogas: 4
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 32 KB de los cuales 2 KB son utilizados por el bootloader
SRAM: 2 KB
EEPROM: 1 KB
Velocidad de reloj: 8 MHz
|
LilyPad Arduino SimpleSnap
|
Microcontrolador: ATmega328
Voltaje de funcionamiento: 2.7-5.5 V
Pines I/O digitales: 9 (de los cuales 5 proveen salida PWM)
Pines de entradas análogas: 4
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 32 KB de los cuales 2 KB son utilizados por el bootloader
SRAM: 2 KB
EEPROM: 1 KB
Velocidad de reloj: 8 MHz
|
LilyPad Arduino
|
Microcontrolador: ATmega168V
Voltaje de funcionamiento: 2.7-5.5 V
Pines I/O digitales: 14 (de los cuales 6 proveen salida PWM)
Pines de entradas análogas: 6
Corriente DC por cada pin I/O: 40 mA
Memoria Flash: 16 KB de los cuales 2 KB son utilizados por el bootloader
SRAM: 1 KB
EEPROM: 512 bytes
Velocidad de reloj: 8 MHz
|
